FracViz 是北京中矿澳科技术有限公司开发的一款针对油气田非常规储层水力压裂实时和压后评价的软件系统。FracViz可综合处理解释压裂施工参数、微地震监测数据、光纤监测数据、裂缝诊断测试等多种压裂相关数据集，并使用先进的二维绘图和三维可视化技术查看和分析压裂作业效果。
运行平台： Windows/Linux/MacOS
适用于：油气田水力压裂效果评价
特色功能
FracViz软件具备国内外主流微震商业软件（如InSite、Transform等）没有的水力裂缝解释功能，这些特色功能是支撑水力裂缝高级解释的模块。

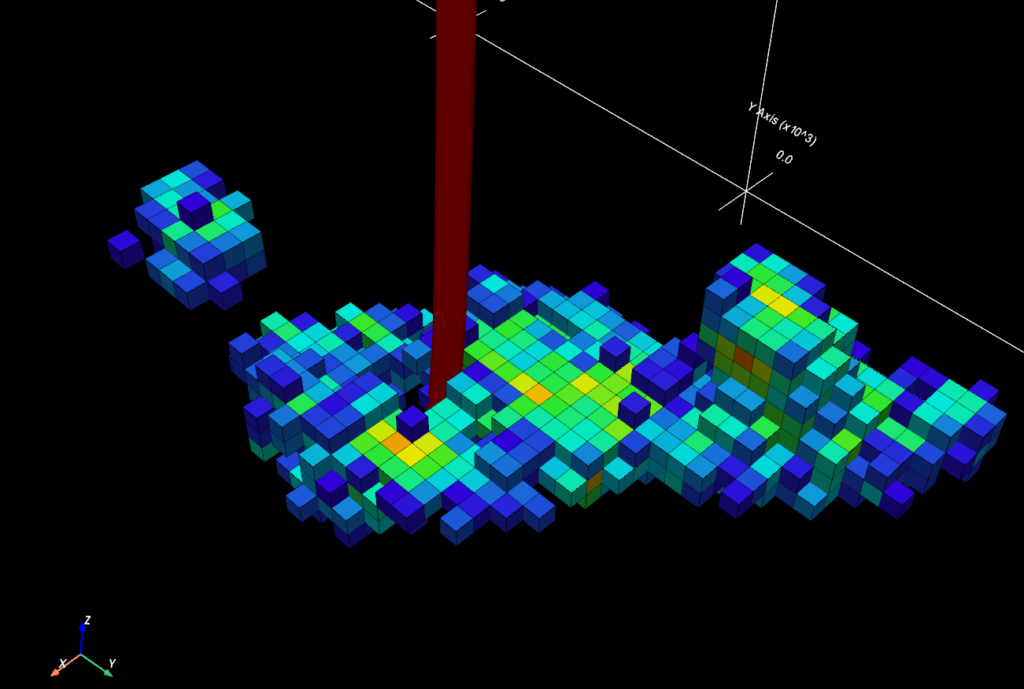

- 水力裂缝渗透率(Permeability Index)：裂缝渗透率控制了压后储层的产能，定量计算压后水力裂缝渗透率意义重大。中矿澳科公司开发了基于微地震事件震源机制的裂缝渗透率定量计算模块，通过反演矩张量、地应力及渗透率张量，可给出水力裂缝在6个不同方向上的渗透率。
- 渗透性SRV（Permeable SRV）：传统的SRV基于事件点包络计算，主流算法是ConvexHull凸包体体积计算，该方法通常使储层改造体积估算值比实际大出几个数量级。 中矿澳科公司开发了基于具有渗透性的地质单元（三维体积）的SRV计算方法，计算过程仅仅包含具有裂缝渗透性的地质体，实践证明渗透性SRV值与油气井压后产能更具相关性。
- 基于震源机制的水力裂缝离散裂缝网络生成（FM-DFN）: 传统的水力裂缝离散网络建模多采用随机裂缝生成算法，在每个事件点位置随机给两组裂缝方位和倾角，这种方法常见于井下监测等无法开展震源机制反演的场景中，缺少对水力裂缝真实方位和倾角的定量描述。中矿澳科开发了基于震源机制的水力裂缝离散网络建模方法，每个微震事件的震源机制确定了该位置的裂缝/断层的产状（走向、倾角）和大小（震级源半径），同时，在需要的情况下可根据事件点的时空分布进行连接。在震源机制反演精度较高的情况下，该裂缝建模方法更接近实际情况；在部分震源机制受限的情况下，随机裂缝建模也可作为该方法的补充。

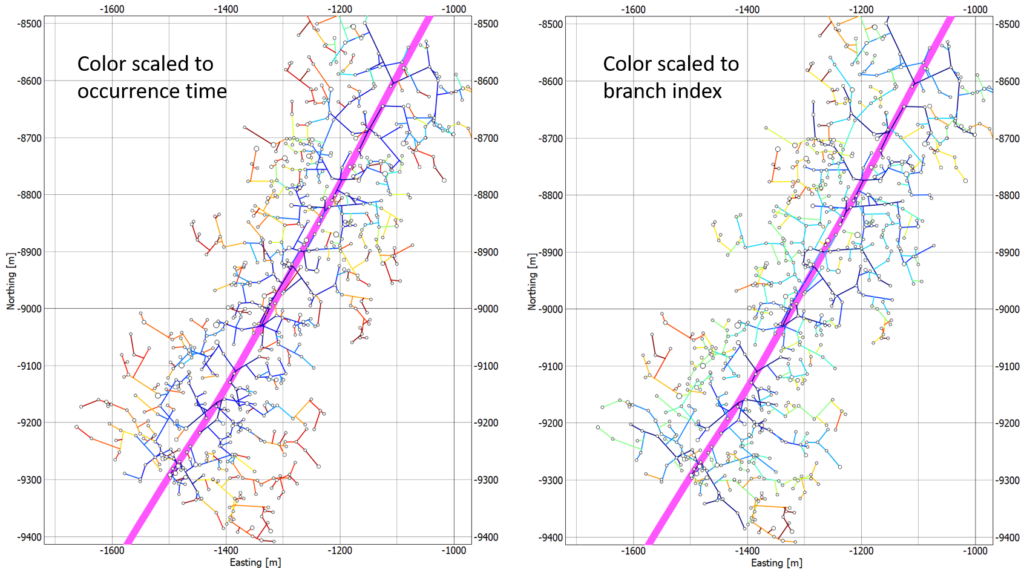

- 基于震源机制的水力裂缝连续裂缝网络生成（FM-CFN）: 基于微震事件的水力裂缝网络建模实践中，一般通过微震事件点的平面几何分布，划线解释出水力裂缝主要走向和次要走向，该方法受人为主观因素干扰强。 中矿澳科研发了基于微震事件的点对点式、点对网络式连接准则进行水力裂缝网络建模（连续裂缝网络，CFN），可将震源机制获得的走向信息加入裂缝连接准则中进行水力裂缝网络建模。
- 三维地震和微地震联合解释功能（SeisViz）: 由于国内油气田三维地震的可获取性，开展三维地震和微地震综合解释已成为国内微地震数据解释的常规技术流程。中矿澳科开发了三维地震可视化模块，使用户更方便地对微震事件进行高级解释，如微震与三维地震相干等几何属性叠合显示，分析是否存在断层活化。
技术优势
- FracViz软件可实现储层动态参数（应力指数SI，扩散指数DI和塑性指数PI）、水力裂缝和微震事件协同实时可视化，这一功能是国内外同类软件不具备的，压裂工程师再也不需要只盯着一堆小圆球了
- 传统的微震事件以及事件点密度的可视化已经不能满足压裂工程师的要求，盯着一堆小圆球，不仅枯燥乏味，也不能反映储层对压裂施工参数的真实响应；FracViz能够可视化排量和砂比等压裂施工参数调整时的储层动态响应，为优化压裂施工参数提供依据
- FracViz基于微震事件震源参数及聚类属性的储层动态响应分析技术允许压裂工程师以分钟时间单位精细分析评价压裂工艺，真正做到将传统基于微震监测的粗糙压裂评价演进至精细压裂评价
- FracViz基于微震事件的水力裂缝渗透率反演技术可定量计算压后裂缝渗透率，为压裂效果和压后产能评估提供定量参数支撑，真正地实现了“定量”压裂效果评价
成功案例
国内某油田XX井长期注水采油实施重复压裂增产措施，采用井下微震事件监测水力压裂。中矿澳科处理微震数据，并利用FracViz处理解释微震监测数据，建立离散裂缝网络并计算应力指数、塑性指数和扩散指数，以分钟为单位精细分析压裂施工参数的储层动态响应，帮助客户精准评价压裂效果和优化压裂工艺参数体系。
